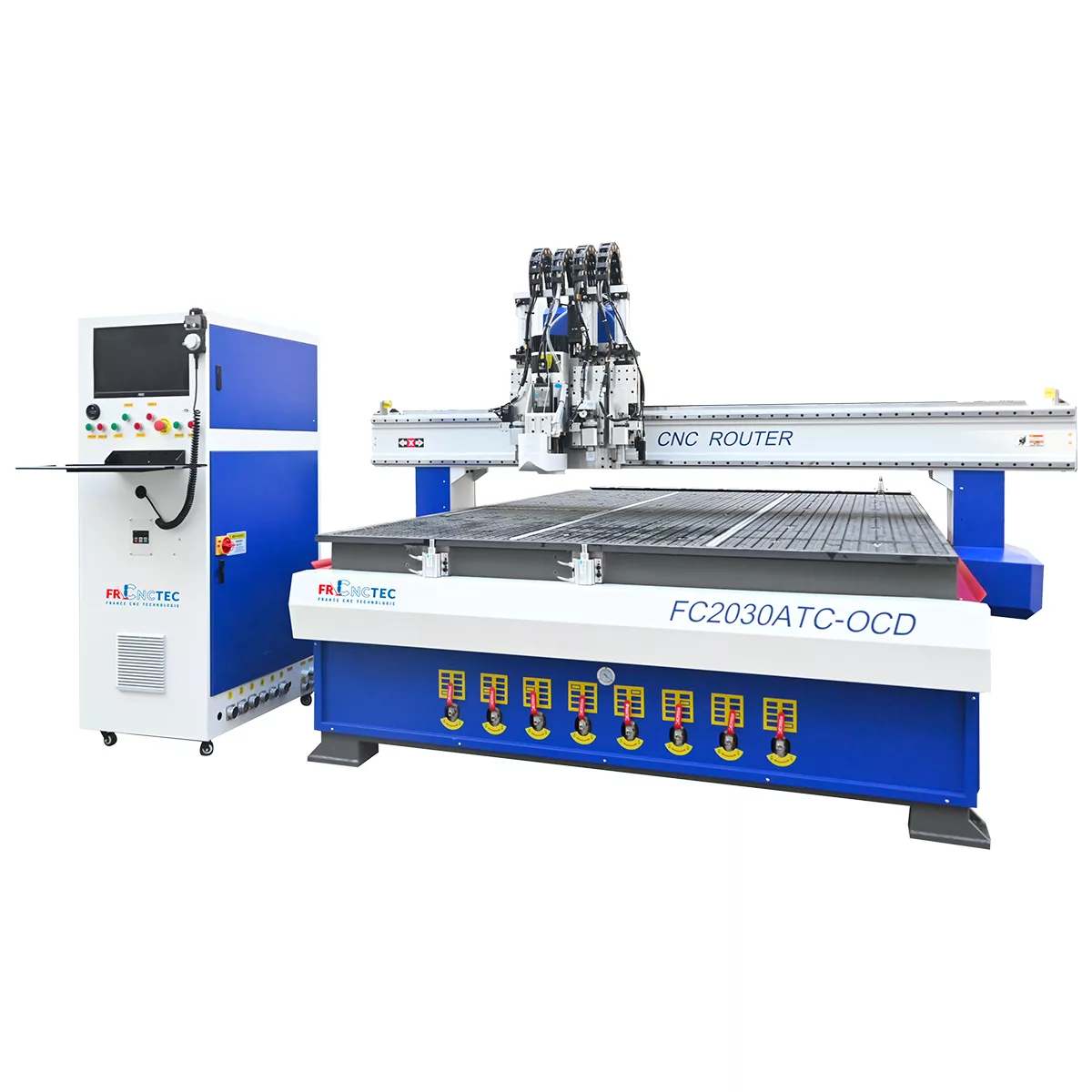

Fraiseuse CNC de découpe et gravure FC2030ATC-OCD

Référence : FC2030ATC-OCD

Fraiseuse à commande numérique 3 axes pour la gravure et le fraisage.

Changeur d’outils automatique de type linéaire

Cadre en acier soudé robuste et lourd, assurant une résistance et une stabilité exceptionnelles. Equipé d’une table aspirante de série.
Indispensable pour la fabrication ou la conception d’ameublements en bois, d’enseignes publicitaires, de gravures artistiques précises et pour la personnalisation d’objets.

Demander un Devis

Catégorie :

     Des experts disponibles au : [T] +33 (0) 3 44 58 28 16

    Livraison 48/72h Partout en France avec transporteur spécialisé

    Retrait gratuit possible

Description

  • Déplacement souple, silencieux et très précis
  • Système de repérage par camera (CCD)
  • Découpe avec lame oscillante vibrante des matériaux légers
  • Découpe avec lame non vibrante
  • Rainage avec roulette de forme (molette de rainage) pour carton, carton ondulé
  • Table à dépression avec 2 pompes à vide puissance 2×7.5 kW
  • Table à dépression 8 zones indépendantes avec rainures en “T” de série pour un bridage mécanique
  • Changeur d’outils intégré avec un magasin de 8 outils (ISO 30)
  • Changeur d’outils de type linéaire
  • Broche  HQD ATC  9 KW  refroidie à air avec changeur d’outils pneumatique (HSD 9kw en options)
  • Attachement de broche ER 32
  • Variateur de vitesse jusqu’à 24 000 T/min
  • Système d’aspiration centralisé puissance 2.2 kW
  • Système de graissage de la crémaillère
  • Servomoteur YASKAWA sur les 3 axes
  • Portique équipé de deux moteurs synchronisé pour une meilleure précision de déplacement
  • Entraînement par pignon-crémaillère sur les axes X et Y permettant un travail rapide et précis
  • Rails de guidage linéaire à billes de haute qualité

En options :

Butées de référence pneumatiques en X et Y

Barrières immatérielles sur 4 côtés pour assurer la sécurité des opérateurs pendant le fonctionnement de la machine

Tableau Technique

Alimentation 380V / 3 Ph ~ 50 Hz
Puissance de la table (pompe à vide) 2×7.5 kW
Puissance de broche 9 kW
Vitesse de broche max. 24000 T/min.
Ø de l’outil 12.7 mm
Attachement de la broche ER 32
Hauteur de l’axe Z max. 220 mm
Déplacement de l’axe Z Par vis à billes
Course axe X 2000mm
Course axe Y 3000mm
Course axe Z 220mm
Vitesse de déplacement max. 30000 mm/min.
Vitesse de travail max. 20000 mm/min.
Dimensions de travail max. 2000x 3000x 220 mm
Entraînement Servo moteurs YASKAWA
Largeur des rainures en « T » 14 mm
Butées pneumatiques X et Y
Contrôleur NCSTUDIO Ordinateur HP Windows 10
Format de lecteur G code
Dimensions (L x l x h) 2250x 3800x 1900mm
Poids net (brut) 2000 kg
