Machine CNC pour prototypage : modèles, logiciels et budget
Une CNC de prototypage doit transformer rapidement un fichier numérique en pièce testable, sans imposer une machine surdimensionnée ni un flux logiciel trop complexe. Format de travail, puissance de broche, précision, matériaux, table, logiciels CAO/FAO et coûts d’exploitation : ce guide aide à choisir une configuration cohérente avec vos prototypes et vos petites séries.
Pourquoi utiliser une machine CNC pour le prototypage ?
Passer du modèle numérique à une pièce fonctionnelle
Le prototypage consiste à fabriquer une première version d’un produit afin de vérifier ses dimensions, son assemblage, son ergonomie, sa résistance ou son apparence. Une fraiseuse CNC est particulièrement utile lorsque le prototype doit être réalisé dans le matériau final ou dans une matière proche : bois, panneau, plastique technique, mousse, aluminium, laiton ou composite compatible.
Contrairement à une simple maquette visuelle, un prototype usiné peut intégrer des perçages précis, des poches, des rainures, des logements de composants, des surfaces planes et des assemblages répétables. La machine permet aussi de fabriquer des gabarits, des moules, des supports de test et des petites séries destinées à valider un marché avant l’industrialisation.
La CNC apporte surtout de la reproductibilité. Une modification du fichier peut être testée rapidement sans refaire tout le processus manuellement. Le bureau d’études, l’atelier et le client peuvent comparer plusieurs versions, corriger une cote ou déplacer un perçage, puis relancer la pièce avec la même origine et le même jeu d’outils.
Quels prototypes peut-on fabriquer avec une CNC ?
Pièces fonctionnelles, maquettes, moules et préséries
Boîtiers techniques
Façades, logements de connecteurs, ouvertures d’écran, passages de câble et assemblages vissés.
Moules et empreintes
Moules en mousse, bois, résine usinable, plastique ou aluminium selon la machine et la précision recherchée.
Maquettes d’architecture
Reliefs, façades, volumes, structures, panneaux et pièces répétées avec des cotes maîtrisées.
Châssis et supports
Plaques, platines, supports de capteurs, pièces de robotique et éléments mécaniques légers.
Gabarits de fabrication
Guides de perçage, montages de contrôle, posages, calibres et outillages destinés à l’atelier.
Petites séries
Production de quelques unités identiques après validation du prototype et des paramètres d’usinage.
La machine peut également servir à reprendre une pièce imprimée en 3D, surfacer un élément, percer des références ou produire un master destiné au moulage. Cette complémentarité entre fabrication additive et usinage permet de combiner formes complexes, surfaces précises et matériaux fonctionnels.

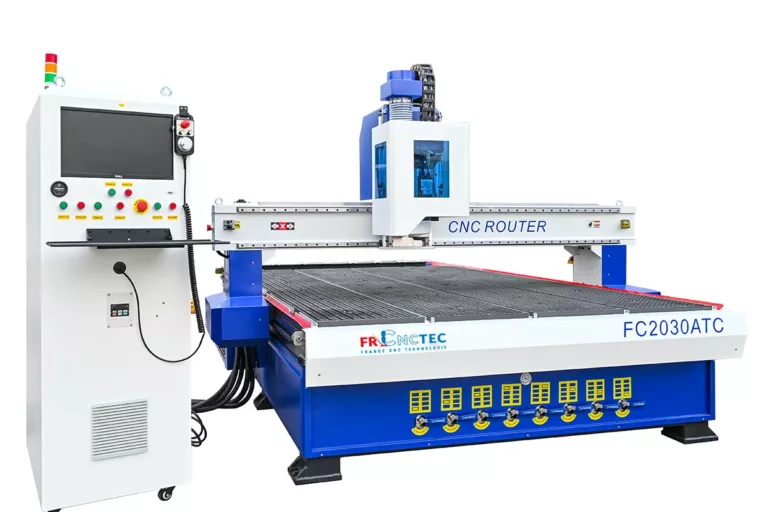

Machine CNC compacte, intermédiaire ou grand format ?
Choisir le volume de travail réellement nécessaire
| Catégorie | Prototypes adaptés | Avantages | Limites |
|---|---|---|---|
| CNC compacte | Boîtiers, petites plaques, électronique, joaillerie, maquettes, moules et pièces de laboratoire. | Emprise réduite, préparation rapide, faible volume de matière et apprentissage plus simple. | Surface, hauteur Z, diamètre d’outil et puissance limités pour les grandes pièces. |
| CNC intermédiaire | Prototypes fonctionnels, panneaux, pièces aluminium légères, moules, petites séries et projets diversifiés. | Bon compromis entre format, rigidité, puissance et souplesse de production. | Demande une aspiration, une zone de sécurité et un accès de livraison adaptés. |
| CNC grand format | Mobilier, grandes maquettes, panneaux, structures, prototypes échelle 1 et séries imbriquées. | Découpe de grandes plaques sans fractionnement et productivité supérieure. | Budget, surface, manutention, électricité et maintenance plus importants. |
| CNC avec ATC | Pièces nécessitant plusieurs outils, poches, perçages, ébauche et finition dans un même cycle. | Réduction des arrêts et meilleure répétabilité en série. | Investissement, programmation et maintenance plus exigeants. |
Une petite machine peut être plus rentable qu’un grand routeur lorsqu’elle produit quotidiennement des pièces compactes. À l’inverse, un atelier qui prototype des panneaux, des mobiliers ou des formes à l’échelle 1 perdra du temps en fractionnant les pièces sur une surface trop petite.
Puissance de broche et matériaux à prototyper
La capacité d’usinage dépend du couple machine-outil-matière
La puissance de broche ne suffit pas à définir la capacité de la CNC. La rigidité du châssis, le guidage, la transmission, la taille de la pince, le diamètre de l’outil, la profondeur de passe et l’évacuation des copeaux ont une influence directe. Pour un prototype précis, il faut privilégier une configuration cohérente plutôt qu’un chiffre de puissance isolé.
Mousses et résines usinables
Volumes, modèles, moules et essais de forme avec des efforts de coupe modérés.
Bois et panneaux
Maquettes, assemblages, prototypes de mobilier, plaques et gabarits.
PMMA et plastiques
Boîtiers, capots, plaques fonctionnelles, pièces de présentation et composants techniques.
Aluminium
Platines, petits châssis, moules et pièces fonctionnelles avec stratégie et lubrification adaptées.
Laiton et cuivre
Gravure, pièces décoratives, électrodes ou composants selon la capacité de la machine.
Composites
À étudier selon la nature des fibres, les poussières, les outils et le système d’aspiration.
Table à rainures en T ou table à dépression ?
Le bridage influence la précision et le temps de préparation
Le prototype doit rester parfaitement immobile pendant l’usinage. Une table à rainures en T permet de placer des brides, butées et montages adaptés à des pièces de formes variées. Elle est pratique pour les prototypes unitaires, les blocs, les petites plaques et les pièces qui demandent un positionnement spécifique.
La table à dépression maintient rapidement les panneaux et plaques sur une grande surface. Elle réduit le temps de bridage et facilite les petites séries. Son efficacité dépend de la surface de contact, de l’étanchéité, de la porosité du matériau et de la puissance de la pompe. Les petites pièces ou les découpes traversantes peuvent demander des attaches, un martyr et une stratégie particulière.
| Solution | Idéale pour | Avantage | Point de vigilance |
|---|---|---|---|
| Rainures en T | Prototypes unitaires, blocs, petites plaques et montages spécifiques. | Bridage mécanique polyvalent et visible. | Temps de préparation et risque de collision avec les brides. |
| Dépression | Panneaux, grandes plaques, imbrication et séries répétitives. | Chargement rapide et surface dégagée. | Consommation, étanchéité et maintien des petites pièces. |
| Montage dédié | Pièces répétées, formes complexes ou usinage sur plusieurs faces. | Positionnement reproductible et temps de cycle réduit. | Temps de conception et coût du montage initial. |
Logiciels CNC pour prototypage : CAO, FAO et pilotage
Construire un flux numérique fiable
La CAO sert à dessiner la pièce ou importer un modèle 3D. La FAO choisit les outils, calcule les trajectoires et simule l’enlèvement de matière. Le post-processeur traduit ensuite les opérations dans un G-code compatible avec le contrôleur. Enfin, le pilotage règle les origines, charge le programme et surveille l’exécution.
Pour un bureau d’études, le logiciel doit s’intégrer aux formats déjà utilisés. Pour un fablab ou une petite entreprise, la facilité d’apprentissage, le prix des licences et la disponibilité de tutoriels peuvent être prioritaires. Les logiciels courants couvrent des niveaux très différents : dessin 2D, modélisation paramétrique, FAO 2,5D, relief 3D, simulation avancée ou gestion multi-outils.
| Famille | Rôle | Exemples d’usage | Critère de choix |
|---|---|---|---|
| CAO 2D | Dessins, contours, perçages et panneaux. | Plaques, joints, façades, gabarits et découpe de profils. | Gestion des unités, calques et formats vectoriels. |
| CAO 3D paramétrique | Pièces mécaniques, assemblages et variantes dimensionnelles. | Boîtiers, châssis, moules, supports et composants fonctionnels. | Historique, contraintes, import et travail collaboratif. |
| FAO 2,5D | Contour, poche, perçage, gravure et surfaçage. | La majorité des prototypes prismatiques et panneaux. | Bibliothèque d’outils, simulation et post-processeur. |
| FAO 3D | Ébauche et finition de surfaces complexes. | Moules, reliefs, design produit et formes organiques. | Qualité des stratégies, temps de calcul et contrôle des collisions. |
| Pilotage | Origines, chargement du code, déplacements et suivi du cycle. | Réglage machine, tests à vide et production. | Compatibilité avec le contrôleur et simplicité d’utilisation. |
Méthode de prototypage en 7 étapes
Réduire les erreurs entre le fichier et la première pièce
1. Définir la fonction
Lister les cotes critiques, efforts, interfaces, matériaux et critères de validation.
2. Concevoir la pièce
Adapter les rayons, profondeurs, outils accessibles et méthodes de fixation.
3. Choisir la matière
Sélectionner une matière proche de l’usage final ou économique pour une première validation.
4. Préparer la FAO
Définir origine, outils, passes, avances, attaches, ébauche et finition.
5. Simuler
Contrôler collisions, profondeur, matière restante et durée approximative.
6. Usiner et mesurer
Valider le bridage, lancer prudemment et mesurer les dimensions importantes.
7. Corriger
Documenter les écarts, modifier le modèle ou les paramètres et relancer une nouvelle version.
Modèles FRCNCTEC adaptés au prototypage
De la mini CNC aux grandes surfaces de travail
Mini fraiseuse CNC FC4060
Surface de travail de 400 × 600 × 110 mm, broche de 800 W, alimentation 220 V, table aluminium à rainures en T, vis à billes et contrôleur NCSTUDIO NK105. FRCNCTEC la présente notamment pour le prototypage rapide, l’électronique, le maquettage et les fablabs.
Voir la FC4060 →Fraiseuse CNC FC7090
Modèle de 700 × 900 mm avec broche de 2,2 kW, table à rainures en T, palpeur Z et déplacement par vis à billes. Il convient aux prototypes plus grands, travaux fins et usages intensifs.
Voir la FC7090 →Fraiseuse CNC FC7090A
Configuration de 700 × 900 mm avec broche 2,2 kW, table à dépression quatre zones, pompe à vide et aspirateur à copeaux annoncés. Elle réduit le temps de bridage sur les plaques.
Voir la FC7090A →Fraiseuse CNC FC1212
Table à rainures en T, broche de 6 kW, attachement ER32, palpeur automatique et châssis lourd. Ce modèle s’adresse aux prototypes de plus grand format et aux matériaux demandant davantage de capacité.
Voir la FC1212 →Fraiseuse CNC FC1325
Machine 3 axes avec table aspirante de série, broche de 6 kW et format adapté aux panneaux. Elle convient aux prototypes à l’échelle 1, éléments de mobilier, enseignes et grandes pièces.
Voir la FC1325 →Fraiseuse CNC FC1326ATC
Modèle équipé d’un changeur d’outils automatique linéaire, d’une broche de 9 kW, de servomoteurs et d’une table à dépression. Il s’adresse aux prototypes complexes et séries nécessitant plusieurs outils.
Voir la FC1326ATC →Les prix affichés sur le catalogue au moment de la rédaction sont notamment de 3 890 € HT pour la FC4060, 5 940 € HT pour la FC7090, 6 970 € HT pour la FC7090A, 9 120 € HT pour la FC1212, 14 630 € HT pour la FC1325 et 23 300 € HT pour la FC1326ATC. Ils peuvent évoluer et doivent être confirmés sur la fiche produit ou dans le devis.
Budget d’une machine CNC de prototypage
Prix d’achat, logiciels, outils et installation
Le budget total ne doit pas se limiter au prix de la machine. L’outillage, les pinces, le bridage, l’aspiration, les logiciels, la formation, la livraison et l’aménagement de l’atelier influencent directement la capacité à produire dès les premières semaines.
| Poste | Contenu | Impact sur le projet |
|---|---|---|
| Machine | Format, broche, table, contrôleur, transmission, palpeur et options. | Détermine les dimensions, matériaux et temps de cycle accessibles. |
| Outillage | Fraises d’ébauche, finition, perçage, gravure, surfaçage et pinces. | La qualité du prototype dépend du bon outil autant que de la machine. |
| Bridage | Brides, martyr, butées, table à vide et montages dédiés. | Réduit les vibrations, les déplacements et les défauts dimensionnels. |
| Aspiration | Aspirateur, tuyaux, brosse, filtres et entretien. | Sécurité, propreté, visibilité et disponibilité de la machine. |
| Logiciels | CAO, FAO, licences, post-processeur et mises à jour. | Conditionne la vitesse de préparation et la complexité des pièces. |
| Formation | Prise en main, sécurité, outils, paramètres, maintenance et procédures. | Réduit les erreurs, casses et temps d’arrêt. |
| Atelier | Électricité, sol, manutention, rangement, éclairage et protections. | Permet d’exploiter la machine dans de bonnes conditions. |
Coût par prototype et retour sur investissement
Mesurer la valeur créée au-delà du prix d’achat
Le coût d’un prototype comprend la matière, le temps de préparation, le temps machine, les outils, la finition, le contrôle et les éventuelles reprises. Une première pièce peut être coûteuse car elle demande des essais. Les pièces suivantes deviennent plus rapides lorsque le fichier, le montage et les paramètres sont validés.
La rentabilité peut venir de plusieurs sources : réduction de la sous-traitance, accélération du développement, confidentialité des projets, capacité à tester davantage de variantes, fabrication d’outillages internes et lancement de petites séries. Pour certaines entreprises, gagner plusieurs semaines sur une validation produit est plus important que la seule marge sur la pièce usinée.
Sous-traitance évitée
Comparer les dépenses annuelles, transports, délais et minimums de facturation.
Temps de développement
Mesurer le nombre d’itérations supplémentaires rendues possibles en interne.
Petites séries
Valoriser les premières ventes ou préséries réalisées sans outillage industriel lourd.
Outillages internes
Ajouter les gabarits, montages, calibres et pièces de maintenance fabriqués sur place.
Disponibilité
Intégrer l’entretien, les outils en stock et le risque d’arrêt dans le calcul.
Compétences
Tenir compte de la montée en compétence de l’équipe et de l’autonomie gagnée.
Précision, tolérances et contrôle du prototype
Éviter de confondre précision théorique et pièce conforme
La conformité d’un prototype dépend de l’ensemble de la chaîne : modèle 3D, outil, faux-rond, bridage, stratégie d’usinage, température, usure et méthode de mesure. Une machine précise ne corrige pas une pièce mal bridée ou un outil trop long. Les tolérances doivent être définies uniquement sur les zones fonctionnelles, afin de ne pas augmenter inutilement le temps de cycle.
Pour une pièce d’assemblage, mesurez les perçages, entraxes, épaisseurs et surfaces de contact. Pour un moule, contrôlez la géométrie, la finition et les raccords. Pour une maquette, la répétabilité visuelle peut être plus importante qu’une tolérance mécanique très serrée. Le plan de contrôle doit donc suivre la fonction réelle du prototype.
Ébauche puis finition
Séparer l’enlèvement de matière et la passe finale afin de mieux maîtriser la cote et l’état de surface.
Outil court
Limiter le porte-à-faux réduit les vibrations et améliore la précision.
Martyr surfacé
Une référence plane facilite la profondeur constante sur les panneaux.
Mesure après stabilisation
Certaines matières peuvent se déformer ou varier après l’usinage.
Fiche de paramètres
Conserver outil, matière, avances, passes et résultats pour reproduire la pièce.
Validation fonctionnelle
Tester l’assemblage et l’usage, pas seulement les dimensions sur le plan.
Sécurité, aspiration et entretien
Maintenir un atelier fiable entre deux projets
Le prototypage multiplie les changements de matière et d’outil. Cette diversité augmente le besoin de procédures. Chaque matériau doit être identifié, la poussière captée, le bridage contrôlé et le fichier vérifié avant lancement. Les copeaux et chutes doivent être retirés régulièrement afin de ne pas gêner les déplacements ni créer un risque supplémentaire.
L’entretien courant comprend le nettoyage, le contrôle des pinces et outils, la vérification des guidages, la lubrification prévue par le constructeur, l’inspection de l’aspiration et le suivi des organes de sécurité. Un carnet de maintenance aide à relier une dégradation de qualité à un changement d’outil, un choc ou une opération oubliée.
Checklist avant de demander un devis
Les données à transmettre pour comparer les modèles
Dimensions des pièces
Longueur, largeur, hauteur et taille des plaques ou blocs de départ.
Matériaux
Bois, plastiques, mousses, aluminium, laiton, composites et épaisseurs.
Tolérances
Cotes réellement fonctionnelles et état de surface attendu.
Volumes
Nombre de prototypes, fréquence des itérations et petites séries prévues.
Logiciels
Formats CAO, FAO existante, post-processeur et compétences internes.
Atelier
Surface, accès, tension, aspiration, bruit, stockage et manutention.
Questions fréquentes sur les CNC de prototypage
Réponses avant l’achat
Quelle machine CNC choisir pour débuter en prototypage ?
Une machine compacte ou intermédiaire avec table adaptée, palpeur Z et flux logiciel maîtrisé constitue souvent une bonne base. Le choix dépend surtout des dimensions et matériaux des prototypes.
Une CNC 3 axes suffit-elle pour prototyper ?
Oui pour la majorité des contours, poches, perçages, gravures et surfaces 2,5D. Les formes nécessitant un accès sur plusieurs faces peuvent demander des reprises ou des axes supplémentaires.
Peut-on usiner de l’aluminium ?
Certains modèles peuvent usiner l’aluminium avec une stratégie, des outils, des avances, un bridage et une gestion des copeaux adaptés. L’application doit être confirmée selon la pièce.
Quelle différence entre FC7090 et FC7090A ?
Les deux proposent une surface de 700 × 900 mm et une broche de 2,2 kW. La FC7090A ajoute une table à dépression quatre zones, une pompe à vide et un aspirateur annoncés.
Quand choisir un changeur d’outils automatique ?
Lorsque les pièces utilisent plusieurs outils dans le même cycle ou lorsque les séries justifient la réduction des arrêts manuels.
Quel logiciel faut-il pour une CNC ?
Il faut une solution de CAO pour concevoir, une FAO pour générer les trajectoires et un post-processeur compatible avec le contrôleur.
Une table à vide est-elle indispensable ?
Non. Elle est particulièrement utile pour les panneaux et séries. Les pièces unitaires ou de forme complexe peuvent être mieux maintenues par des brides ou un montage dédié.
Comment calculer le budget complet ?
Ajoutez machine, outils, pinces, bridage, aspiration, logiciels, formation, livraison, installation, matière d’essai et maintenance.
CNC ou impression 3D pour un prototype ?
La CNC est pertinente pour les matériaux massifs, surfaces précises et pièces fonctionnelles. L’impression 3D excelle sur les formes internes complexes et les pièces sans enlèvement de matière. Les deux procédés sont complémentaires.
Comment vérifier la rentabilité ?
Comparez le coût complet avec la sous-traitance actuelle, les délais gagnés, le nombre d’itérations, les petites séries et les outillages internes produits.
